Specificaties voor een vlekkeloze order
Bij Bax Metaal geloven we dat kwaliteit begint bij de tekentafel. Complexe plaatwerk- en buisconstructies maken we het liefst zo makkelijk mogelijk voor jou en dat begint met een correcte aanlevering van je bestanden. Op deze pagina vind je alle specificaties waaraan jouw tekeningen moeten voldoen, zodat wij jouw order snel, nauwkeurig en zonder verrassingen kunnen verwerken.
Bestandsspecificaties
Hieronder kun je de algemene specificaties vinden welke we graag gebruiken voor het correct aanleveren van bestanden. Mocht je vragen hebben of mis je informatie voor jouw project: neem vooral contact met ons op.
Algemene richtlijnen
| Richtlijn |
|---|
| Lever bestanden altijd aan op schaal 1:1, in millimeters |
| De PDF-werktekening en het STEP-bestand van een product moeten altijd 1:1 met elkaar overeenkomen; wij zijn niet verantwoordelijk voor eventuele onderlinge afwijkingen |
| Lever bij zowel offerteaanvragen als opdrachten ook altijd een samenstelling-STEP aan, voor gebruik in onze (calculatie)software |
| Voorzie een bestand bij iedere wijziging van een nieuw revisienummer (bijvoorbeeld <tekeningnummer>-<revisie>); zonder revisieophoging bestaat het risico dat het oude, niet-gewijzigde onderdeel wordt geproduceerd |
DXF-, STEP- en PDF-bestanden (richtlijnen)

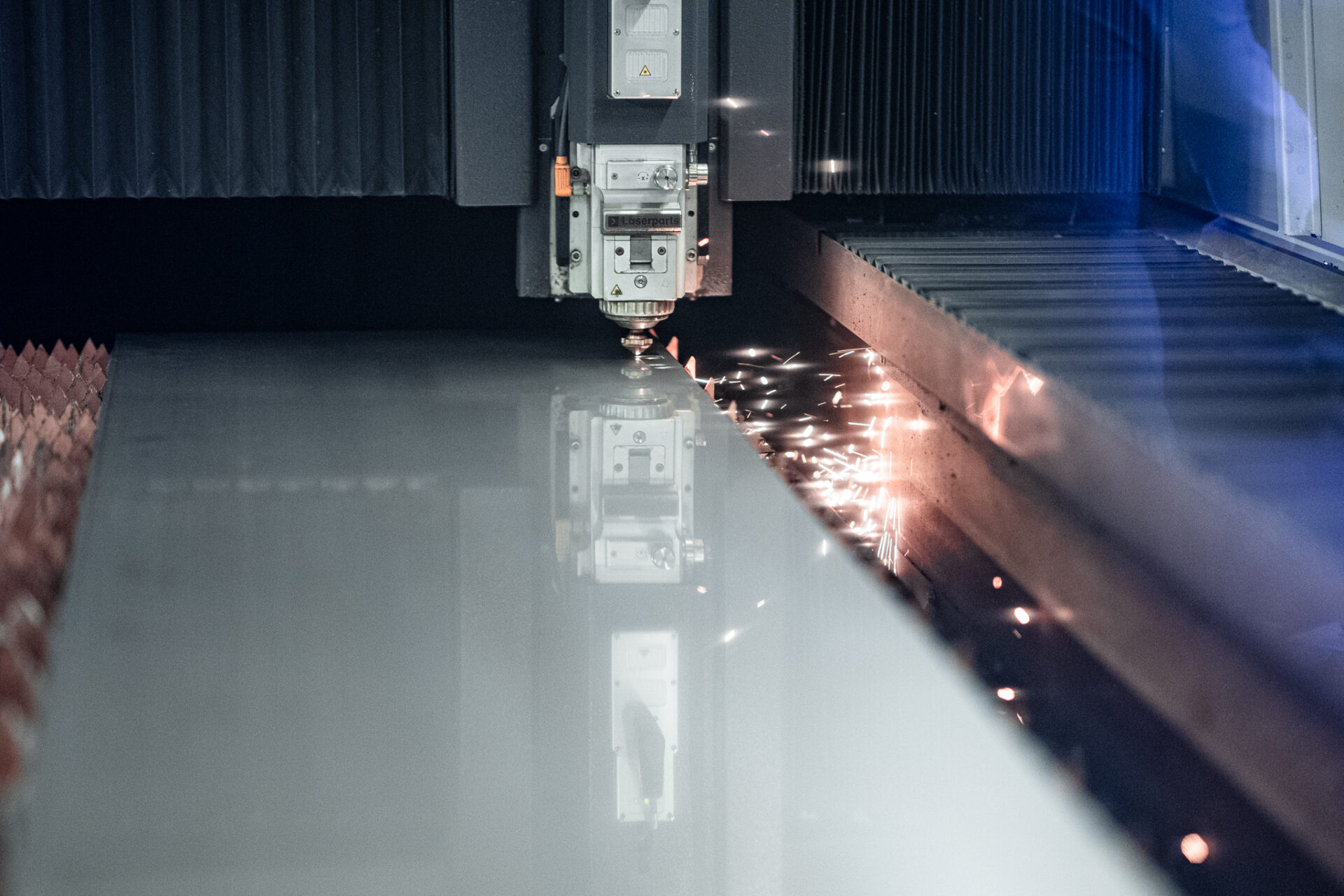

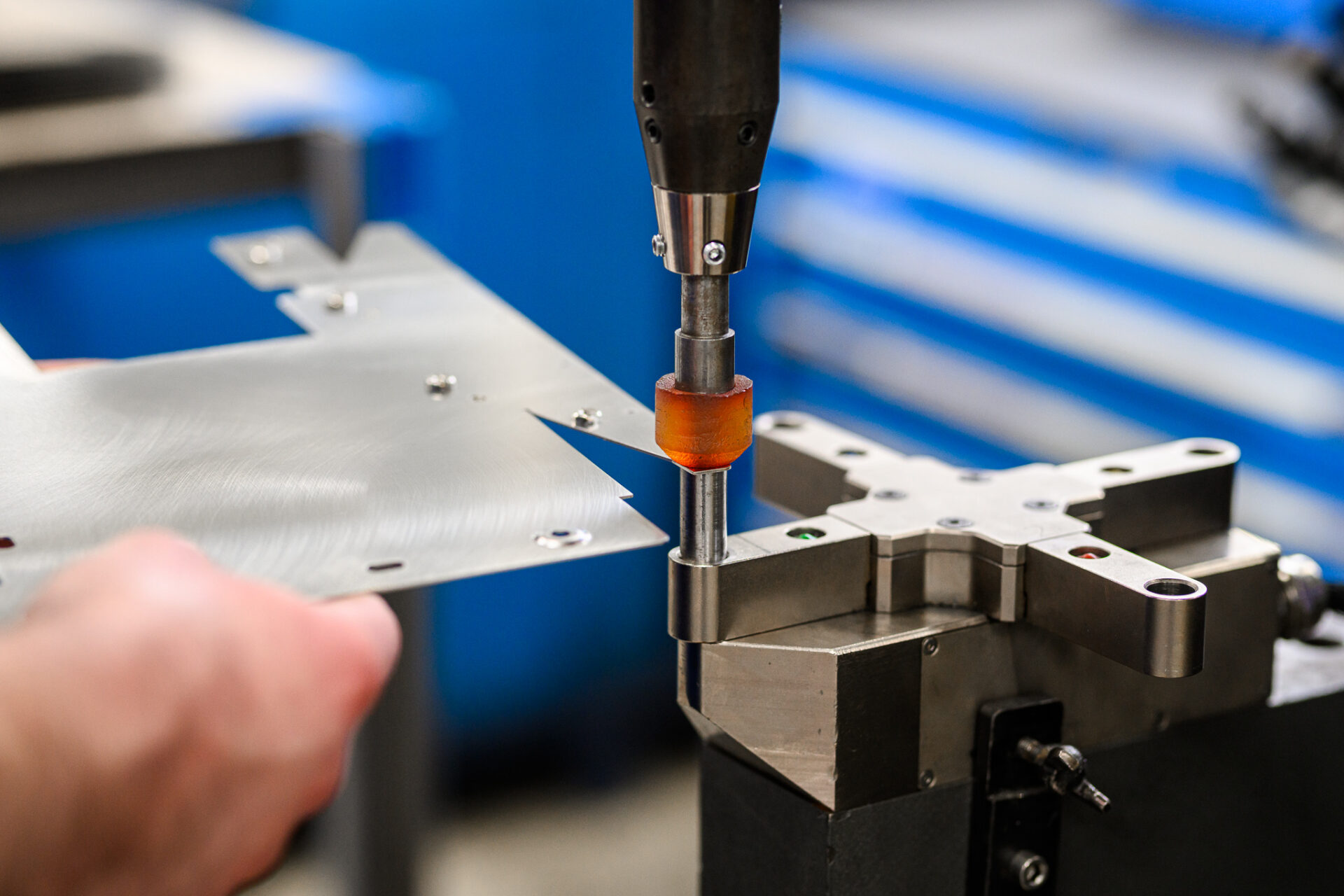

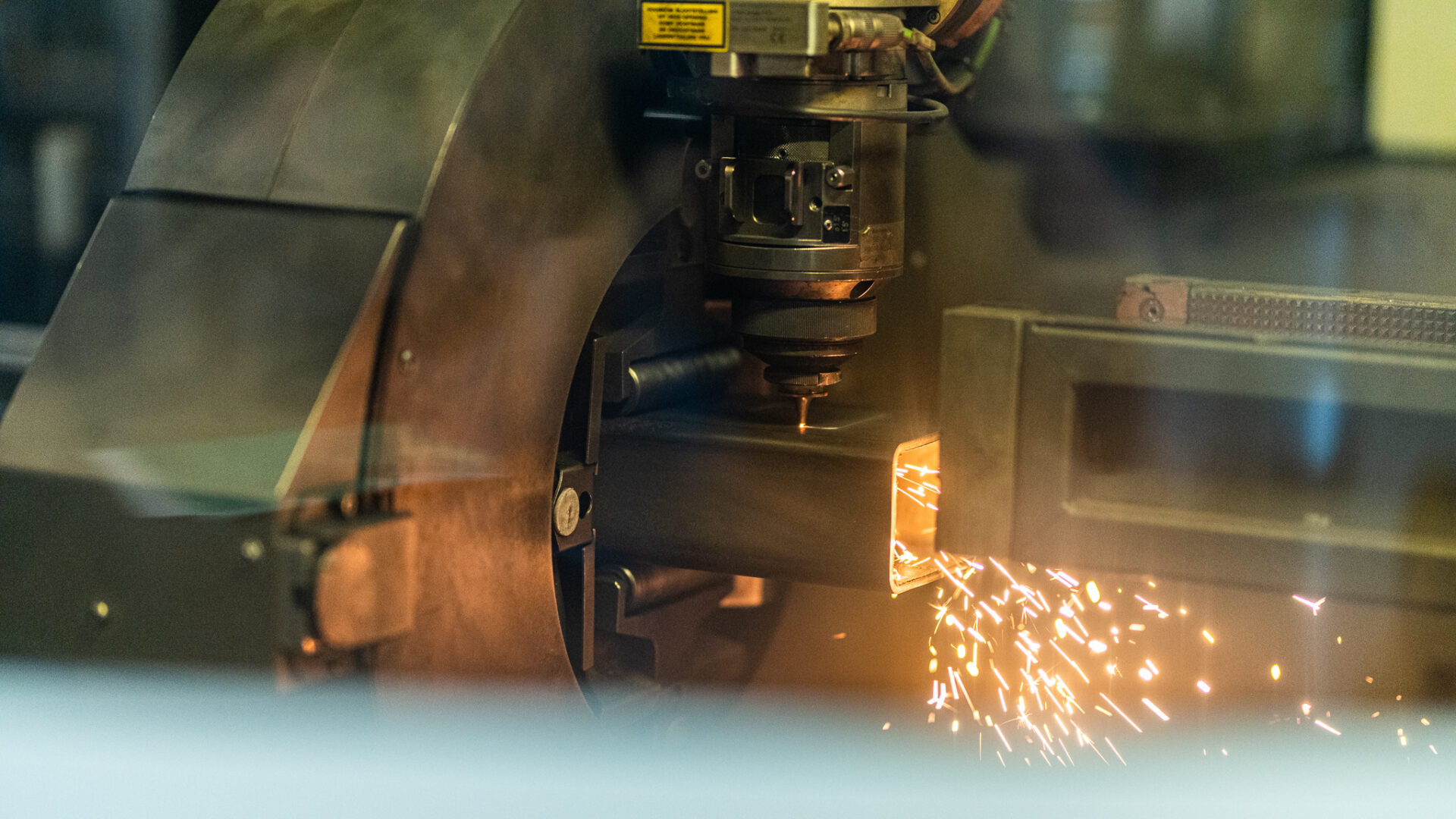

| Bestandstype | Toepassing | Richtlijn |
|---|---|---|
| DXF | Plaatwerk | Eén onderdeel per bestand |
| Teken op ware grootte (schaal 1:1, in millimeters) | ||
| Contouren op nominale maat | ||
| Snijcontouren tekenen in wit | ||
| Graveerlijnen in cyaan | ||
| Houd bij voorboringen rekening met de juiste diameter voor tappen | ||
| Geen maatvoering, hartlijnen of schetslijnen in het bestand | ||
| DXF-bestanden zijn alleen bruikbaar voor vlakke monodelen; de voorkeur gaat altijd uit naar STEP-bestanden | ||
| STEP | Samenstellingen | Schaal 1:1, in millimeters |
| Losse onderdelen (niet als 1 blok aan elkaar geplakt) | ||
| Benamingen van de interne onderdelen moeten matchen met de PDF-tekening(en); bij voorkeur ook met revisie in de samenstelling-STEP | ||
| Posnummering op de tekening en/of onderdelen in de BOM-lijst moeten overeenkomen met de onderdelen in de STEP | ||
| STEP | Plaatwerk | Eén onderdeel per bestand, schaal 1:1 in millimeters |
| Gaten en contouren altijd loodrecht op het materiaal getekend | ||
| Graveerlijnen 0,1 mm verdiept en minimaal 0,3 mm breed | ||
| Houd 0,1 mm vrije ruimte tot de plaatrand aan | ||
| Zetstralen: binnenradius 1x plaatdikte, buitenradius 2x plaatdikte | ||
| STEP | Buislaserwerk | Eén onderdeel per bestand, schaal 1:1 in millimeters, nominale maatvoering |
| Uitsluitend loodrechte contouren | ||
| Graveerlijnen 0,1 mm verdiept en minimaal 0,3 mm breed | ||
| Buisradius: binnenradius minimaal 0,1 mm, buitenradius = binnenradius + wanddikte | ||
| Geen lasnaden in het bestand aangeven | ||
| Werktekening (plaat- en buislaserwerk) | Tekeningnummer en revisie | |
| Naam van het onderdeel | ||
| Materiaalsoort en -dikte | ||
| Projectiewijze (Amerikaans of Europees) | ||
| Algemene toleranties (met ISO-referentie) |
Vragen?
Twijfel je of jouw bestand aan de eisen voldoet, of wil je persoonlijk advies over jouw project? Neem gerust contact op via info@baxmetaal.nl of bel +31 (0)497 555 393. We denken graag met je mee.
